該設備主要由以下幾個分系統組成：

　?。?）罐體：罐體是主要的裝置，它可由罐體、罐門機構、高溫電機、風道板隔熱層等形成一個耐高壓、高溫的罐體。

　?。?）安全聯鎖裝置：由壓力自動聯鎖、手動聯鎖、超高壓報警等多個的裝置組成，此外我們還會不斷的進行相應的升級，讓設備更加的安全。

　?。?）快開門裝置：手動電動兩用快開門設計，停電時能正常開啟關閉罐門。

　?。?）密封裝置：罐門采用硅膠充氣式密封，我們的設計密封圈在進行開關罐門的時候是不會磨損的，所以使得密封圈的使用壽命更長。

　?。?）壓力系統：由壓縮機、儲氣罐、壓力控制閥、管路、壓力變送器和壓力表等組成壓力傳送與控制系統。

　?。?）加熱系統：不銹鋼電熱管、高溫風機、風道板、隔熱層、溫控系統組成，加熱功率滿足腔體的溫度要求及升溫速率的要求。

　?。?）溫度循環系統：由循環風機、導風板、導流罩組成，加速熱流傳導和循環，形成均勻溫度場。

　?。?）真空系統：由真空泵、管路、真空表和真空閥組成，給封裝的復合材料預制件提供真空條件。

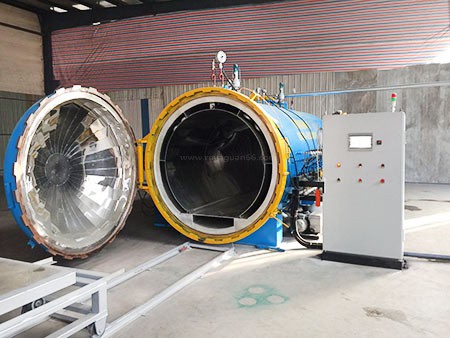

　　裝備熱壓罐

　　（9）裝備熱壓罐自動控制系統：使用我們自研的控制系統可實現對壓力、溫度、冷卻等工藝參數的全程高精度控制與實時記錄。
